In deze blog gaat Eric op een leuke toepassing van Rhino/Grasshopper samen met Shapediver en hoe deze gebruikt worden om surfplanken te maken.
ShaperBay is een innovatief web gebaseerd platform waarmee gebruikers aangepaste surfplanken rechtstreeks vanuit hun browser kunnen ontwerpen, configureren en exporteren. Gebouwd op een robuuste parametrische motor en aangedreven door Rhino en Grasshopper, ondersteunt het een reeks fabricagemethoden, van CNC-bewerking en 3D-printen tot handvormgeving en holle houten constructies.
Gebruikers kunnen de browserinterface van het platform gebruiken om essentiële ontwerpparameters te definiëren, zoals de omtrek, rocker, het volume en de frame geometrie van het bord.
Eenmaal geconfigureerd, genereert ShaperBay:

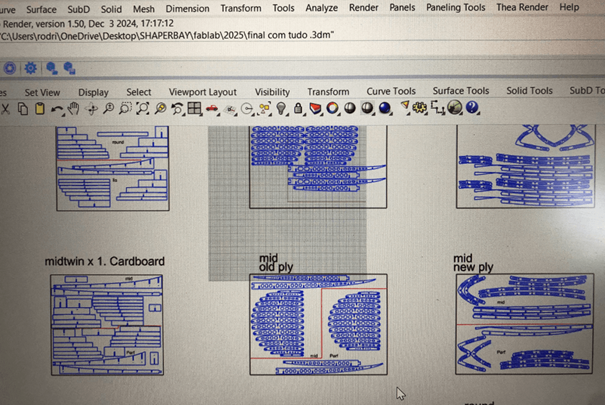

• In elkaar grijpende rug- en ribcomponenten, samen met op maat gemaakte railonderdelen
• Schommeltafel sjablonen voor nauwkeurige montage
• 2D contouren voor het vormgeven van hulplijnen
Technologie achter Shaperbay
ShaperBay is gebouwd met behulp van een aangepaste Grasshopper definitie die de basis vormt van het parametrische model. Dit model, dat met behulp van ShapeDiver op het web wordt geïmplementeerd, genereert dynamisch alle geometrie als reactie op gebruikersinvoer. De hele surfplank, van omtrek tot interne structuur, wordt in realtime berekend. De belangrijkste technologieën zijn onder meer:
• Rhino 3D: Kernmodelleringsomgeving
• Grasshopper: Parametrische logica en het genereren van surfplanken
• ShapeDiver: Raamwerk voor webimplementatie
• Pufferfish: Curve interpolatie en morphing
• Squid: Genereren van 2D tekeningen en gelaagde PDF's
ShaperBay behandelt een verscheidenheid aan ontwerpparameters, waaronder outline-, rocker-, foil-, dek-, bodem- en railprofielen. Het berekent ook de structurele balans, past de volumeverdeling aan en produceert bestanden voor zowel 3D visualisatie als productie.
Technische en UX uitdagingen aanpakken
Het leveren van een realtime, interactieve ervaring in een webbrowser gaat gepaard met prestatiebeperkingen. Om dit te verhelpen, werd door de makers prioriteit geven aan de ontwikkeling van:
• Lichtgewicht mesh-gebruik
• Punt- en transformatiebewerkingen over zwaardere geometrieën
• Vermijden van complexe kruispunten binnen de Grasshopper definitie
Met behulp van de AppBuilder van ShapeDiver biedt ShaperBay ook een toegankelijke en intuïtieve gebruikersinterface, waardoor geavanceerd surfplankontwerp toegankelijk is, zelfs voor mensen zonder CAD ervaring.
Momenteel wordt ShaperBay gebruikt door hobbyisten en professionels in meer dan 59 landen. Tientallen boards zijn gebouwd met behulp van HWS, CNC of 3D printexport, waarbij onafhankelijke makers en surfplankbouwers worden ondersteund met een tool die duurzame, lokaal vervaardigde oplossingen promoot.
Zie deze introductie video:
Short video - Hollow wooden surfboard by Rodrigo Aranha using ShaperBay.com
Probeer het zelf eens uit op:
ShaperBay - Surfboard Design Software
